CM520-82FS 分布式电源接入单元

数据采集数据传输电能质量控制功能
才茂CM520-82FS 型分布式电源接入单元是根据国网最新要求,采用“集成化、一体 化、模块化”设计,本体集成原有接口转接器功 能,采用转接模块和以太网通信模块方式进行通 信扩展,搭配通信转接线,实现光伏逆变器、储 能设备、充电桩、断路器、电能表采集、监测、控制以及边缘计算,可适应各类分布式电源接入场景。
样机申请

产品特性

  • 数据采集:实时采集、定时自动采集、状态量数据采集、交流模拟量采集、逆变器采集、储 能采集、充电桩监测、断路器检测;

  • 数据传输:采集终端通信、电能表通信、断路器通信、光伏逆变器、储能、充电桩通信、代理;

  • 电能质量:电压偏差、频率偏差、三相电压/电流不平衡度、电压波动、闪变、谐波/间谐波 (2~50次)、电压暂降、电压暂升和短时中断;

  • 控制功能:远程控制、本地控制(孤岛、电压越限、超容);

  •  其他功能:下行链路监测、协议转换、通信 转接、协议自适应识别、定位、初始化、升级、安全加密;


技术参数

项目

技术指标

电压规格

AC 3 ×220/380V

电流规格

0.4-1(100)A、2-5(250)A、4-10(500)A

工作频率及范围

50Hz -6%~+2%

功耗

非通信状态下:视在功率5VA ,有功功率2W;

在通信状态下: 视在功率6VA,  有功功率3W;

通信

上行:HPLC双模

下行:RS485 CAN ,蓝牙5.0

防尘防水



符合GB/T 4208—2017规定的IP51级要求,即防尘和防滴水

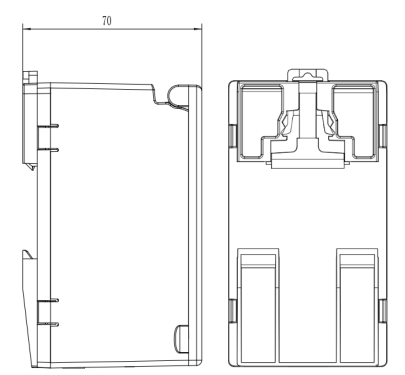

产品尺寸
