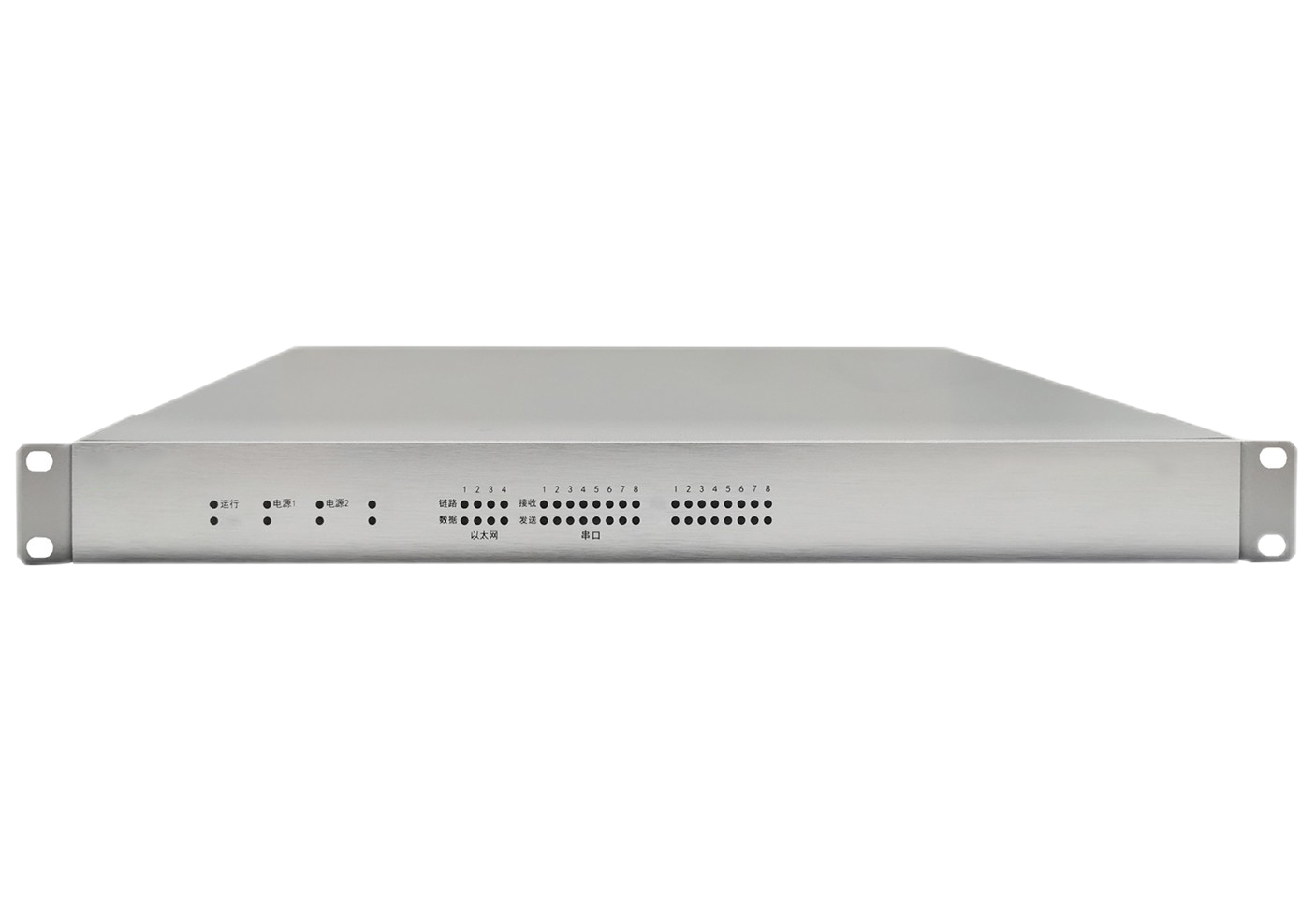

CM570-805 通信管理机
1. 开闭所 / 配电站动环主机、通信管理机、远动装置
2. 水电站通信管理机、远动装置
3. 变电站调度数据网规约转换器（CDT、101 转 104 等）
4. 变电站辅控系统规约转换器、就地模块（转 61850）
5. 光伏电站通信管理机（数据采集、正向隔离穿透）
6. 嵌入式计算机（硬件 + 系统）
负载容量：总测点 10000 个以内
产品特性
1 数据采集 ： 通 讯 管 理 机 通 过 和 感 知 层 设 备 相 同 的 硬 件 接 口（RS232/RS485/网口等）和通讯协议，与感知层设备进行交互，从感知 层设备中获取数据，或下发经过处理的控制命令给感知层设备。
2 数据处理：通信管理机按照配置工具配置的规则，对所获取的数据和接 收到的命令进行类型转换、数据汇总、数据加工、数据分析、新数据合 成、数据存储等操作。
3 数据转发：通信管理机通过与应用层前置机匹配的硬件接口（网口/4G 等）和通讯协议，与应用层前置机进行交互，上送经过处理的数据，或 接收控制命令。
技术参数
序号 | 名称 | 参数 | |
1 | 电源 | 数量 | 双电源、 带失电告警和开关 |
工作电压 | AC/DC 110/220V | ||
功耗 | < 15W | ||
2 |
主板配置 | CPU | ARM A7 800MHz |
内存 | 512MB | ||
存储 | 4GB eMMC | ||
网口 | 4 路：2×RJ45+可选 2×（RJ45 或 SFP LC） 10/100Mbps 自适应 | ||
串口 | 默认 8×RS232/485 自适应（其中 2 路串口可改 制为 2×RS485+2×CAN，需提前告知） | ||
控制台 | 1 ×RJ45（RS232） | ||
USB 接口 | 1 ×USB2.0 | ||
扩展能力 | ESAM 模块（RS485 DL/T 698.45 协议，采集 电表数据） | ||
3 | 扩展能力 | 扩展板数量 | 支持 2 块扩展板，其中串口板最多扩展 1 块 |
4 |
扩展板 | 串口扩展板 | 8 串口扩展板：6×RS232/485+2×RS485 |
开关量、 模拟量扩展板 | 8×DI+4×DO：DI 内置 24VDC 电源，只允许接 入无源接点（干接点） ；DO 默认触点容量 30VDC 5A 、250VAC 5A | ||
8×ADI+8×DO：可适配无源接点（干接点）、 12/24VDC 有源接点（湿接点），DO 默认容量 30VDC 1A 、250VAC 1A | |||
16×AI（非同步） ：4-20mA | |||
无线扩展板 | 4G 全网通 | ||
5 | 机械特性 | 安装方式 | 19"机架式安装 |
尺寸 | 440mm×300mm×44.5mm | ||
6 | 工作环境 | 工作温度 | -40～+70℃ |
工作湿度 | 5%～95% 无冷凝 | ||
7 |
电磁兼容 | 高频干扰 | 4 级，2.5 kV(p) |
静电放电抗扰度 | 4 级，接触放电±8KV ，空气放电±15KV | ||
射频电磁场辐射 抗扰度 | 3 级，10V/M | ||
电快速瞬变脉冲 群抗扰度 | 4 级，电源±4KV，信号±2KV | ||
浪涌（冲击）抗 扰度 | 4 级，电源±4KV | ||
射频场感应的传 导骚扰抗扰度 | 3 级，140dbuv | ||
工频磁场抗扰度 | 4 级，100A/m | ||
脉冲磁场抗扰度 | 5 级，1000A/m | ||
阻尼振荡磁场抗 扰度 | 5 级，100A/m | ||
电压暂降、短时 中断和电压变化 的抗扰度 | 无扩展板： 电压中断 Ui 100% 0.5S 含扩展板： 电压中断 Ui 100% 0.1S | ||
8 |
介质强度 | 电源口对地 | 1500V，可定制 2000V |
通信口对地 | 500V | ||
通信口对电源口 | 1500V，可定制 2000V | ||
9 | 冲击电压 | 电源口对地 | 5kV |
通信口对地 | 1kV | ||
10 |
绝缘电阻 | 电源口对地 | >5M，可定制 100M |
通信口对地 | >5M，可定制 100M | ||
通信口对电源口 | >5M，可定制 100M | ||
